Типичные ошибки проектирования балочно-шпунтовых систем и как их избежать

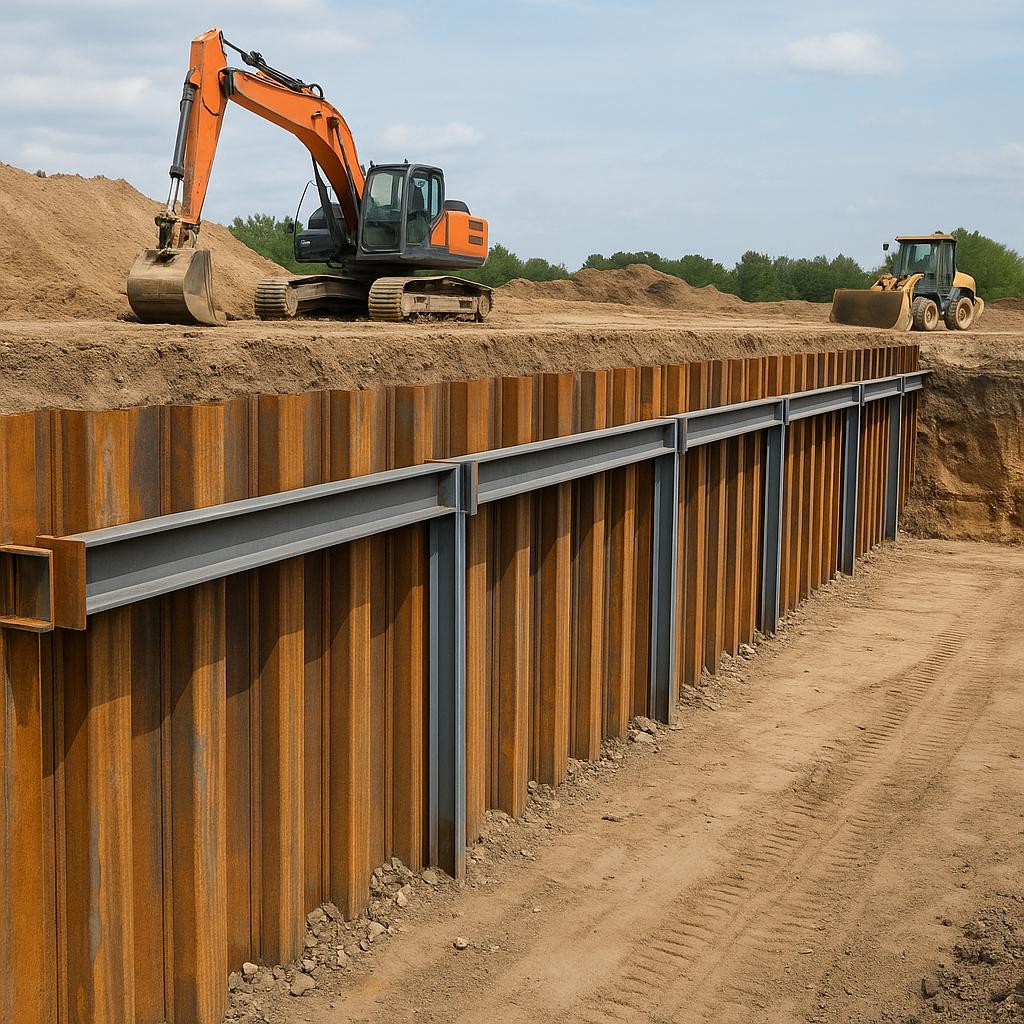

Балочно-шпунтовые системы (БШС) — это современные комбинированные конструкции, которые применяются для устройства подпорных стен, ограждения котлованов, берегоукрепления и других инженерных задач. Их особенность заключается в том, что классические шпунтовые сваи усиливаются стальными балками (обычно двутаврами), что значительно повышает несущую способность конструкции.

Правильное проектирование БШС требует строгого соблюдения нормативов и стандартов. Сегодня разработаны специальные технические условия и организационные документы, которые регламентируют применение таких систем, ознакомиться с которыми можно на ese.pro/solutions/promyshlennoe/balochno-shpuntovye-sistemy/. Но на практике ошибки встречаются довольно часто, и их последствия могут быть критическими: от деформации котлована до полной аварии объекта. Рассмотрим основные типичные просчёты и методы их предотвращения.

Ошибка 1. Неправильный шаг установки балок

Одним из главных факторов надёжности БШС является правильный выбор шага установки двутавровых балок, которые воспринимают основную нагрузку от давления грунта.

Типичная ошибка: проектировщик задаёт слишком большой шаг между балками, ориентируясь на экономию металла. В результате шпунтовое ограждение работает как самостоятельная конструкция и перегружается, а балки не выполняют своей функции усиления.

Последствия:

• появление значительных прогибов шпунтовой стены;

• потеря устойчивости котлована;

• аварийная ситуация на стройке.

Как избежать:

• рассчитывать шаг исходя из требуемого момента инерции и сопротивления изгибу;

• ориентироваться на значения, установленные в ТУ и СТО для БШС;

• проверять расчёты в специализированных программах, учитывающих реальные условия.

Ошибка 2. Игнорирование гидрогеологических условий

Балочно-шпунтовые системы часто применяются в районах с высоким уровнем грунтовых вод. Если дренаж не предусмотрен, давление воды за стеной многократно увеличивает нагрузку.

Пример из практики: при устройстве ограждения котлована в водонасыщенных песках проектировщик не учёл необходимость дренажных скважин. Через несколько месяцев шпунтовая стена начала наклоняться внутрь котлована, что потребовало дорогостоящего усиления.

Как избежать:

• всегда учитывать уровень грунтовых вод при проектировании;

• предусматривать дренажные отверстия и фильтрующие материалы;

• выполнять расчёты давления воды в разных эксплуатационных режимах.

Ошибка 3. Неправильное сопряжение шпунта и балки

Эффективность БШС зависит от надёжного соединения шпунтового профиля с балками. Ошибки в этом узле часто становятся причиной аварий.

Типичные просчёты:

• неправильный выбор марки стали для сварки;

• недостаточная глубина завода двутавра;

• нарушение геометрии стыка.

Последствия: несогласованная работа элементов системы, перераспределение нагрузок, деформации стены.

Как избежать:

• использовать только типовые решения соединений, закреплённые в стандартах;

• проверять качество сварных и болтовых соединений на стройке;

• предусматривать контрольные испытания образцов.

Ошибка 4. Недооценка изгибающих моментов

Основное преимущество БШС заключается в высокой устойчивости к изгибу. Но при неправильных расчётах момент сопротивления оказывается недостаточным.

Пример: при проектировании использовался минимальный типоразмер балки, который не обеспечил требуемого момента инерции. После погружения шпунтов конструкция начала прогибаться в средней части.

Как избежать:

• строго соблюдать методику расчёта изгибающих моментов;

• проверять результаты на нескольких моделях расчёта (линейная и нелинейная постановка);

• использовать двутавры с запасом прочности, особенно в сложных грунтах.

Ошибка 5. Нарушение технологии погружения шпунтов

Даже правильно рассчитанная конструкция теряет надёжность, если шпунтовые сваи погружены с нарушениями.

Частые ошибки:

• отклонение профиля от вертикали;

• образование зазоров между элементами;

• повреждение шпунтового замка при вибропогружении.

Последствия: снижается жёсткость всей системы, вода и грунт проникают сквозь стык, возникают опасные деформации.

Как избежать:

• использовать только рекомендованные методы погружения для конкретного типа грунта;

• применять направляющие рамы для удержания вертикали;

• контролировать процесс с помощью геодезического оборудования.

Ошибка 6. Экономия на длине шпунтовых свай

Некоторые проектировщики пытаются сократить глубину погружения шпунта, чтобы уменьшить расходы. Но именно глубина обеспечивает устойчивость всей конструкции.

Пример: шпунт был погружён на метр меньше расчётной глубины. В результате в нижней части конструкции начались подвижки грунта, а вся стена потеряла устойчивость.

Как избежать:

• строго соблюдать расчётную длину погружения;

• учитывать не только статическое давление, но и возможные динамические нагрузки;

• применять расчётные методы, закреплённые в ТУ и СТО.

Ошибка 7. Отсутствие контроля и мониторинга

Даже надёжная система требует контроля. Если проектировщики и строители не закладывают систему мониторинга, аварийные признаки выявляются слишком поздно.

Как избежать:

• предусматривать контрольные замеры прогибов и наклонов;

• устанавливать реперы и инклинометры для мониторинга в период строительства и эксплуатации;

• вовремя реагировать на малейшие деформации.

Роль нормативов в предотвращении ошибок

Большинство ошибок возникает из-за того, что проектировщики отходят от нормативных требований. Современные документы, такие как ТУ 25.11.23-001-59127210-2021 и СТО 59127210-001-2022, фиксируют основные правила проектирования и монтажа БШС.

Именно нормативы регламентируют:

• допустимые шаги между балками;

• минимальные значения момента инерции и сопротивления изгибу;

• требования к сопряжению элементов;

• правила контроля качества.

Опора на стандарты — единственный способ минимизировать риск ошибок и обеспечить надёжность конструкции.

Практические рекомендации проектировщикам

1. Всегда проводить детальные инженерно-геологические изыскания.

2. Использовать актуальные нормативы и стандарты.

3. Выполнять расчёты не только по статическим, но и по динамическим нагрузкам.

4. Проектировать дренажные системы вместе с подпорной конструкцией.

5. Закладывать в проект систему мониторинга и контроля.

6. Работать только с квалифицированными подрядчиками, способными соблюдать технологию.

Заключение

Балочно-шпунтовые системы — это эффективное и современное решение, позволяющее создавать надёжные подпорные конструкции даже в сложных условиях. Но их эффективность напрямую зависит от грамотного проектирования. Ошибки в выборе шага балок, игнорирование гидрогеологии, неправильное сопряжение элементов или нарушение технологии погружения могут обернуться серьёзными последствиями.

Избежать проблем можно только при комплексном подходе: точных инженерных расчётах, соблюдении нормативов, применении качественных материалов и организации строгого контроля. Тогда балочно-шпунтовые системы будут служить десятилетиями, сохраняя устойчивость и безопасность объектов.
