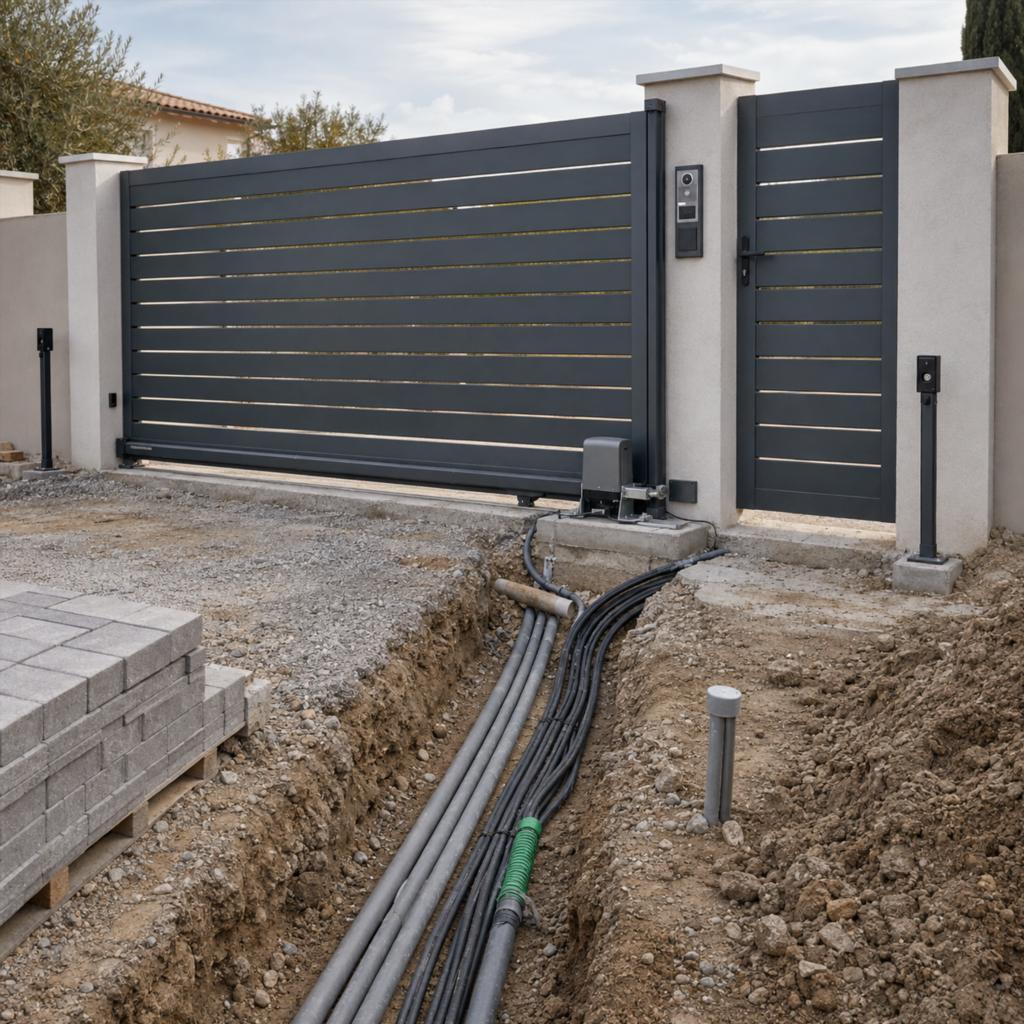

Мощение у ворот кажется последним этапом благоустройства, но перед ним часто принимают самые дорогие для исправления решения. Под плиткой и грунтом окажутся питание привода, линии фотоэлементов, кабель домофона, освещение, камера и, возможно, резервная труба. Если вспомнить о недостающей точке после укладки покрытия, аккуратный въезд придется вскрывать или опутывать наружной проводкой.
Одна труба с подписью «к воротам» проблему не решает. Сначала определяют состав системы и места оборудования. Затем монтажник ворот и электрик согласуют маршруты, защиту и точки подключения. Такой порядок помогает не покупать случайный кабель и не прокладывать его туда, где позже появится фундамент, роликовая опора или движущееся полотно.
Сценарии доступа появляются раньше кабельного плана
У въезда бывает несколько независимых задач. Автомобиль открывает ворота с брелока, гость звонит в домофон, курьер подходит к калитке, камера записывает происходящее, а освещение включается по своему сценарию. Иногда управление нужно из дома, иногда через контроллер доступа или приложение. Все эти варианты требуют разных точек оборудования и не обязательно объединяются одним устройством.
Полезно нарисовать простой план въезда и отметить на нем:
- привод и блок управления воротами;
- фотоэлементы по обе стороны проема;
- сигнальную лампу, если она входит в выбранную систему;
- вызывную панель, замок и кнопку выхода у калитки;
- камеру с реальным сектором обзора;
- светильники и место управления освещением;
- точку, из которой к въезду приходит питание и связь.
План быстро обнаруживает противоречия. Камера может смотреть в спину посетителю, открытая калитка может перекрывать фотоэлемент, а шкаф управления оказаться за снежным валом. Исправить значок на схеме проще, чем переносить стойку после бетонирования.
У каждой трассы есть функция и конечная точка
Выражение «провести электричество к воротам» слишком общее для сметы и монтажа. Нужен перечень линий: откуда каждая начинается, к какому оборудованию приходит и кто отвечает за ее подключение. Даже если часть устройств объединена внутри автоматики, это должно следовать из схемы производителя, а не из предположения на площадке.
- Для привода ворот определяют точное положение, способ подвода питания, место обслуживания и ручной разблокировки.
- Для фотоэлементов нужны положения стоек, стороны передатчика и приемника, защита от случайного удара и снежного вала.
- Для домофона и замка отмечают вызывную панель, маршрут до дома или контроллера, логику открытия калитки.
- Для камеры проверяют сектор обзора, высоту установки, способ питания и передачи данных.
- Для освещения описывают зоны света, места светильников, датчиков и управления.
- Для резервной трубы задают две доступные конечные точки и оставляют подписанные концы.
Силовые, управляющие и информационные линии проектируют с учетом их назначения. Марку кабеля, защитную аппаратуру, способ прокладки и допустимое соседство выбирают по проекту, инструкции конкретного оборудования и условиям участка. Универсального набора для любых ворот нет. Влажный грунт, длина маршрута, способ связи и состав автоматики меняют решение.
Соединения, которые могут потребовать проверки, не стоит без необходимости прятать в недоступной зоне под покрытием. Распределительные точки размещают там, где их можно осмотреть и обслужить. Концы резервных труб закрывают от грунта и воды, подписывают с обеих сторон и оставляют доступными.
Конструкция ворот задает геометрию электрики
Кабельный план нельзя завершить по фотографии понравившихся ворот. Установщику нужны направление отката, положение фундамента и привода, места ловителей, стойки безопасности и уровень будущего покрытия. Состав конструкции и варианты автоматики можно предварительно сверить на странице https://spb.zaborkin.ru/vorota/otkatnie/, а точные точки определяют после замера и выбора комплектации.
Особого внимания требует зона движения полотна. В ней не оставляют выступающие коробки, свободные петли кабеля и элементы, до которых створка сможет дотянуться при смещении или обледенении. Трасса не должна мешать доступу к приводу, регулировочным узлам и ручной разблокировке.
Отметки тоже влияют на результат. Если электрику проложили по существующему грунту, а позже подняли въезд плиткой и основанием, выводы могут оказаться слишком низко. Обратная ошибка оставляет наружные петли и заметные вводы. Поэтому на схеме фиксируют не только положение в плане, но и связь выводов с будущим чистовым уровнем.
Вода ищет нижние точки. Труба, коробка или основание оборудования не должны превращаться в приемник поверхностного стока. Маршруты сверяют с дренажом, лотками и уклонами въезда. Герметичная с виду деталь не отменяет необходимости отводить воду от места установки.
Фотографии до засыпки ценнее рисунка по памяти
После обратной засыпки одинаково выглядят аккуратно проложенная трасса и случайный маршрут, восстановить который можно только вскрытием. До закрытия траншеи делают общий кадр и несколько подробных фотографий. В кадре нужны неподвижные ориентиры: столбы, угол дома, край фундамента, колодец или другая точка, которая останется после благоустройства.
Одних фотографий недостаточно, если на них нельзя понять расстояния. На исполнительной схеме указывают привязки трассы и мест пересечения, подписывают назначение труб, отмечают свободные концы. Полезно сохранить также модель установленного оборудования, схему производителя и перечень автоматов или блоков, которые относятся к въезду.
Документы должны быть доступны не только подрядчику. Через несколько лет другой электрик сможет найти резервный канал, не задев действующую линию. Владелец поймет, где безопасно поставить бордюр, посадить куст или закрепить опору освещения.
Изменения на площадке сразу переносят в схему. Если трубу обошли вокруг неожиданного препятствия, старая прямая линия на плане становится опасной подсказкой. Фактический маршрут важнее первоначального проекта.
Приемка проверяет режимы, а не звук работающего привода
Первое открытие ворот подтверждает лишь то, что привод способен выполнить один цикл. Для приемки нужен перечень функций. Ворота открывают и закрывают штатными способами управления, проверяют фотоэлементы и предусмотренную реакцию системы на препятствие. Затем тестируют домофон, замок калитки, камеру, освещение и сигнальную лампу, если она предусмотрена комплектацией.
Отдельная проверка касается отключения питания. Ручная разблокировка должна быть доступна владельцу, а ключ нельзя оставлять в запертом помещении, попасть в которое можно только через ворота. Если проект предусматривает резервное питание, его испытывают в реальном режиме. Наличие ручного механизма само по себе не означает, что автоматика продолжит работать без сети.
При приемке стоит получить:
- Фактическую схему кабельных трасс и подписанные фотографии до засыпки.
- Перечень установленного оборудования с инструкциями.
- Подписи линий и защитных устройств в щите или шкафу управления.
- Объяснение ручной разблокировки и действий при неисправности.
- Результат проверки датчиков, домофона, камеры и освещения.
После этого покрытие можно завершать без игры в догадки. У въездной зоны остается понятная документация, доступ к обслуживанию и запас для разумных изменений. Кабель под землей не виден, но именно его продуманная трасса часто определяет, будет ли автоматика удобной через несколько сезонов или потребует ранней переделки.
