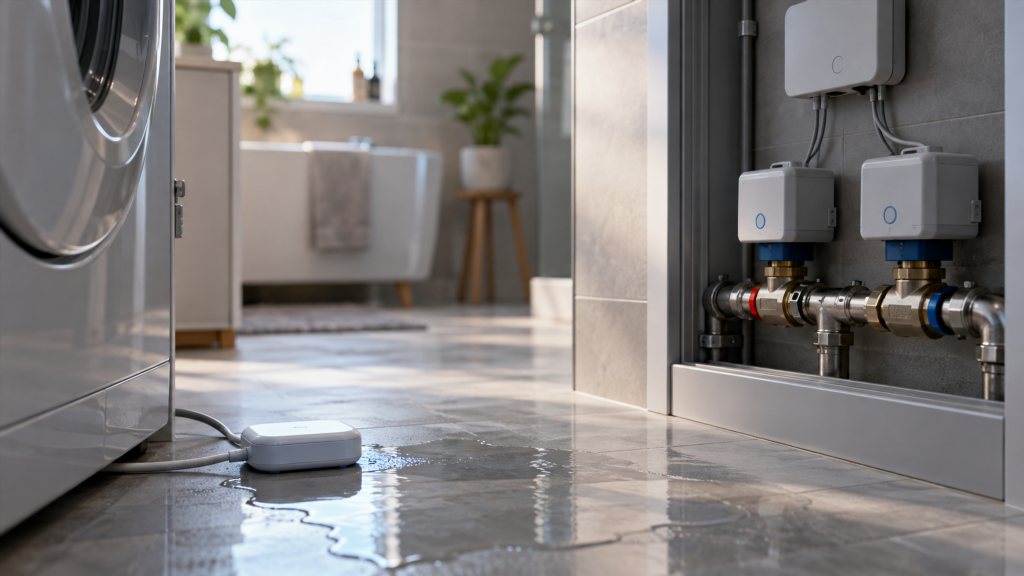

Как работает автоматическая защита от протечек воды

Протечка в квартире или доме редко начинается с большого потока воды. Нередко причиной становится ослабленное соединение, поврежденный шланг, неисправный клапан или небольшая трещина в трубопроводе. Вода постепенно попадает на пол, распространяется под мебелью и отделкой, а обнаруживают проблему уже после появления заметных следов. Система автоматической защиты предназначена для того, чтобы зафиксировать воду раньше и ограничить ее дальнейшее поступление.

Основой такой системы служат сенсоры, блок управления и запорные устройства на трубопроводе. Например, датчик протечки Нептун размещают в зоне, где вода появится при аварии раньше всего. После контакта чувствительных элементов с влагой сигнал поступает контроллеру, который запускает предусмотренный алгоритм и при наличии электроприводных кранов перекрывает водоснабжение.

Из чего состоит система защиты от протечек

Автоматическая защита работает не за счет одного прибора, а благодаря взаимодействию нескольких компонентов. Каждый из них выполняет отдельную функцию. Датчик обнаруживает воду, контроллер принимает и обрабатывает сигнал, а запорный кран прекращает подачу воды по трубопроводу.

Типовая система включает:

• датчики протечки, размещенные около сантехники и бытовой техники
• контроллер, к которому подключены датчики и исполнительные устройства
• шаровые краны с электрическим приводом
• проводку или беспроводной канал связи между компонентами
• источник питания и, в некоторых конфигурациях, резервное питание
• средства звукового, светового или дистанционного оповещения

Конкретная схема зависит от размеров жилья, количества мокрых зон и устройства водоснабжения. В небольшой квартире достаточно нескольких контрольных точек, а в частном доме система может охватывать санузлы, кухню, котельную, постирочную и другие помещения.

Как датчик обнаруживает воду

Чувствительная часть датчика располагается возле поверхности пола. На ней находятся контакты, между которыми в сухом состоянии отсутствует электрическое соединение. Когда на контакты попадает вода, электрические свойства участка изменяются, и электронная часть фиксирует это состояние.

Для срабатывания не требуется, чтобы пол оказался полностью залит. В правильно выбранном месте даже сравнительно небольшого количества воды может быть достаточно, чтобы сенсор передал сигнал системе управления.

Почему место установки влияет на скорость реакции

Сам датчик не определяет, где именно произошла авария. Он реагирует только на воду, которая добралась до чувствительной зоны. Если установить сенсор слишком далеко от возможного источника протечки, жидкость сначала распространится по полу и лишь затем достигнет контактов.

Размещение выбирают с учетом расположения оборудования и направления, в котором вероятнее всего потечет вода. Особого внимания требуют участки под раковинами, около стиральных и посудомоечных машин, возле ванны, душевой зоны, водонагревателя и сантехнических стояков.

Важно учитывать рельеф пола. Даже небольшой уклон способен изменить направление движения воды. Сенсор, установленный формально рядом с прибором, иногда оказывается выше участка, куда фактически стекает жидкость.

Что происходит после срабатывания датчика

После обнаружения воды датчик формирует сигнал и передает его контроллеру. Дальнейшие действия зависят от устройства системы и ее настроек. В простом варианте включается звуковое оповещение. Более полноценная автоматическая защита одновременно подает команду на закрытие кранов.

Процесс выглядит примерно так: вода достигает чувствительных контактов, контроллер получает информацию о протечке, исполнительный механизм поворачивает запорный элемент крана, поступление воды по защищаемой линии прекращается.

Такой алгоритм особенно важен при повреждениях после запорной арматуры. Например, если лопнул гибкий шланг смесителя или нарушилось соединение стиральной машины, перекрытие входной магистрали ограничивает объем воды, который успеет попасть в помещение.

При этом система не удаляет уже вытекшую жидкость и не устраняет неисправность. Ее задача заключается в раннем обнаружении аварии и ограничении ее последствий.

Как работают краны с электроприводом

Обычный шаровой кран открывается и закрывается вручную. В автоматизированной системе к нему добавляется электрический привод. После получения команды от контроллера двигатель поворачивает механизм в положение, при котором поток воды прекращается.

Такие краны устанавливают на трубах холодного и горячего водоснабжения в месте, позволяющем отключить защищаемую часть системы. В квартире их обычно располагают после вводной ручной арматуры и элементов, размещение которых предусмотрено схемой водоснабжения.

Почему ручной кран полностью не заменяет автоматику

Ручное перекрытие эффективно, когда человек находится рядом, сразу замечает аварию и может быстро добраться до вентиля. Проблемы возникают ночью, во время отсутствия жильцов или при скрытой протечке.

Автоматика сокращает зависимость от присутствия человека. Контроллер может отреагировать на сигнал практически сразу после обнаружения воды и запустить закрытие запорных устройств без ручного вмешательства.

При этом возможность самостоятельно перекрыть воду сохраняют. Ручная арматура нужна для обслуживания оборудования, ремонта и ситуаций, когда электрическая часть системы отключена.

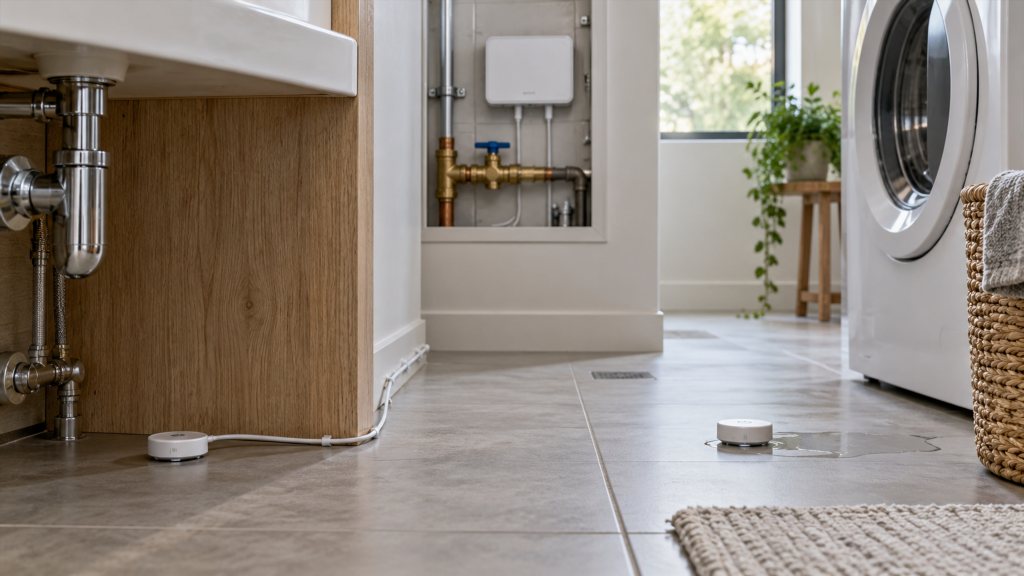

Проводные и беспроводные датчики

Передача сигнала от датчика к контроллеру может быть организована проводным или беспроводным способом. Выбор обычно связан со стадией ремонта, расстоянием до контрольных точек и возможностью проложить кабель.

Проводные решения удобнее предусматривать до чистовой отделки. Кабель можно скрыть в конструкции пола, стен или технических каналах, оставив доступ к самому сенсору для проверки и замены.

Беспроводные модели полезны там, где прокладка новых линий затруднена. Они связываются с управляющим блоком по радиоканалу, но требуют контроля элементов питания и стабильности связи.

У обоих вариантов есть общая задача: надежно передать информацию о появлении воды. Тип связи сам по себе не определяет качество всей системы. Большее значение имеет правильное размещение сенсоров, исправность оборудования и регулярная проверка.

Где защита от протечек особенно полезна

Самые очевидные точки находятся около оборудования, подключенного к водопроводу. Однако реальный список потенциальных источников воды заметно шире.

В ванной и санузле

Риск связан не только со смесителями. Протекать могут соединения под раковиной, подводка к бачку, места подключения полотенцесушителя, водонагреватель, фильтры и скрытые участки возле сантехнических коробов.

Датчики стараются размещать в местах, куда вода попадет раньше, чем выйдет в коридор или соседнее помещение. При наличии съемного экрана под ванной один из сенсоров можно расположить внутри технической зоны, сохранив доступ для обслуживания.

На кухне

Здесь источниками риска становятся мойка, фильтр питьевой воды, посудомоечная машина и холодильник, если он подключен к водопроводу. Часть соединений скрывается внутри мебели, из-за чего небольшую утечку сложно заметить при обычном осмотре.

Особое внимание стоит уделять пространству под кухонным гарнитуром. Вода способна долго оставаться незаметной, проникать под напольное покрытие и постепенно повреждать мебель.

В постирочной и технических помещениях

Стиральная машина связана с водопроводом гибким шлангом и несколькими соединениями. Даже небольшое повреждение может привести к продолжительной утечке, особенно если помещение используется редко.

В частном доме контроль требуется возле насосного оборудования, фильтров, накопительных баков и водонагревателей. Здесь одна система может включать значительно больше датчиков, чем в городской квартире.

Что система может перекрыть, а что остается вне ее контроля

Автоматическая защита эффективна только тогда, когда источник воды связан с трубопроводом, оборудованным управляемым краном. После его закрытия новая вода перестает поступать в поврежденную часть сети.

При этом существуют ситуации, в которых перекрытие водопровода не устраняет источник полностью. Вода может продолжать вытекать из наполненного накопительного водонагревателя, бачка, фильтра с резервуаром или другой емкости. Система ограничит дополнительное поступление, но жидкость, уже находящаяся внутри оборудования, останется.

Отдельный случай — протечки отопительной системы. Если контур отопления не связан с теми кранами, которыми управляет защита водоснабжения, закрытие холодной и горячей воды не остановит утечку теплоносителя. Для подобных инженерных систем требуется отдельная схема контроля.

Почему важна защита нескольких зон

Один сенсор возле стояка не способен контролировать всю квартиру. Вода из-под посудомоечной машины может вообще не попасть к нему, особенно если между помещениями есть пороги, перепады пола или мебель.

Количество точек контроля выбирают исходя из реального числа потенциальных источников. Смысл заключается не в равномерном распределении датчиков по площади, а в размещении около участков, где вероятность появления воды выше.

Для обычной квартиры такими зонами могут быть:

• пространство под ванной или возле душевой
• участок под раковиной
• зона возле унитаза
• стиральная машина
• посудомоечная машина
• кухонная мойка
• водонагреватель
• вводные узлы водоснабжения

Если один прибор имеет несколько потенциальных мест утечки, иногда требуется больше одного датчика.

Зачем системе самодиагностика и проверка кранов

Автоматическое оборудование большую часть времени находится в режиме ожидания. Именно эта особенность создает скрытый риск: неисправность может долго оставаться незамеченной.

Запорный механизм, который годами не меняет положение, способен потерять подвижность из-за отложений. Электропривод тоже нуждается в периодической проверке. В некоторых системах предусмотрено автоматическое профилактическое проворачивание кранов, позволяющее поддерживать механизм в рабочем состоянии.

Проверять нужно и датчики. Для этого имитируют появление воды на чувствительных контактах и контролируют реакцию системы. После теста сенсор вытирают насухо и возвращают на место.

Что происходит при отключении электричества

Работа автоматической защиты зависит от схемы питания. Если контроллер и приводы получают энергию только от бытовой электросети, при полном отключении электричества отдельные функции могут оказаться недоступны.

Эту особенность учитывают при проектировании. В системах с резервным питанием часть оборудования продолжает функционировать после пропадания напряжения. Для беспроводных датчиков отдельным вопросом становится состояние батарей.

Даже при наличии резервного источника питания его ресурс не бесконечен. Состояние аккумуляторов и элементов питания стоит включать в периодическое обслуживание вместе с проверкой сенсоров и приводов.

Что предусмотреть при ремонте

Проще всего заложить автоматическую защиту одновременно с монтажом новой сантехники. На этапе черновых работ можно выбрать места для кранов, проложить кабели к датчикам и определить расположение контроллера.

Не стоит полностью замуровывать компоненты, которые могут потребовать обслуживания. Электропривод, соединения и управляющий блок должны оставаться доступными. То же относится к датчикам: чувствительная зона должна контактировать с полом, но сам прибор не следует прятать так, чтобы его нельзя было осмотреть или заменить.

Особого внимания требует мебель. После установки кухни или тумбы сенсор не должен оказаться за герметичным цоколем на участке, куда вода практически не сможет попасть.

Автоматика не отменяет профилактику

Система защиты уменьшает последствия многих бытовых аварий, но не заменяет контроль состояния водопровода. Изношенные шланги, коррозия соединений и неисправная сантехника требуют ремонта независимо от наличия датчиков.

Полезно периодически осматривать гибкие подводки, соединения под мойкой, места подключения бытовой техники и запорную арматуру. Если на металле появились следы коррозии, на шланге заметны трещины или соединение регулярно намокает, причину нужно устранить, а не рассчитывать только на автоматику.

Что определяет эффективность защиты

Результат зависит не столько от количества электронных компонентов, сколько от того, насколько грамотно собрана вся цепочка. Датчик должен находиться там, куда быстро попадет вода. Контроллер должен надежно принять сигнал. Запорный механизм должен действительно перекрыть нужную магистраль.

Хорошо спроектированная система работает незаметно большую часть времени. Она не предотвращает физическое повреждение шланга или соединения, но способна обнаружить его последствия на ранней стадии и прекратить дальнейшее поступление воды. Именно сочетание датчиков, управляющей электроники и автоматических кранов превращает простое оповещение о протечке в полноценную защиту водоснабжения.
