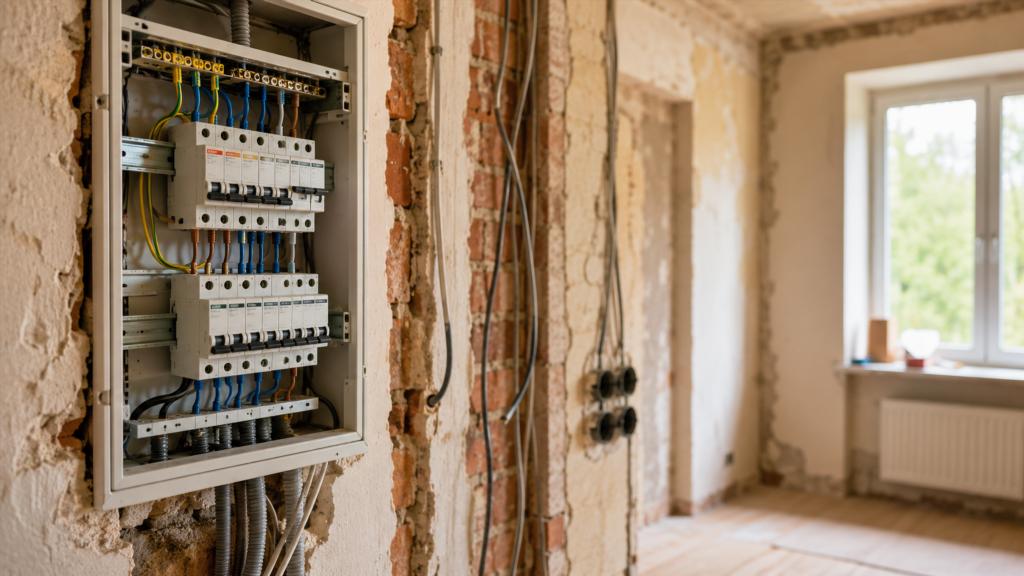

Реконструкция электропроводки в старом доме: с чего начать

Старая электропроводка может исправно работать годами, но это еще не означает, что она рассчитана на современные нагрузки и соответствует нынешней структуре потребления. За время эксплуатации дома меняется количество техники, появляются мощные бытовые приборы, дополнительные розетки, наружное освещение, насосы, кондиционеры и другое оборудование. Одновременно стареет изоляция кабелей, изнашиваются соединения, а сама схема сети нередко остается такой же, какой была несколько десятилетий назад.

Подготовка к реконструкции начинается с обследования существующей системы и понимания того, какой должна стать электрика после ремонта. Здесь учитываются состояние проводки, материал стен и перекрытий, будущая нагрузка, расположение оборудования и действующая нормативная база по электрике, ознакомиться с которой можно на таких сайтах как https://cenerg.ru/electrolaboratorya/norm-baza/. Только после этого можно решать, какие линии допустимо сохранить, какие участки требуют полной замены и как лучше организовать новую схему электроснабжения дома.

Чем реконструкция отличается от обычной замены проводки

Фраза «заменить проводку» часто воспринимается буквально: старый кабель удаляют, а на его место прокладывают новый. Для старого дома этого может быть недостаточно.

За десятилетия эксплуатации меняется не только состояние проводников. Меняются требования жильцов к количеству электрических точек, состав бытовой техники и распределение нагрузки по помещениям. Там, где раньше хватало одной розетки, сегодня одновременно работают компьютер, телевизор, зарядные устройства и климатическая техника. На кухне нагрузка становится еще выше за счет духовки, варочной поверхности, посудомоечной машины и другой техники.

Реконструкция предполагает пересмотр всей структуры электроснабжения. Может потребоваться изменение трасс, создание дополнительных групп, перенос щита, обновление защитной аппаратуры, организация заземления и выделение отдельных линий для мощных потребителей.

При этом сохранять старую схему только потому, что она уже существует, не всегда рационально. Планировка помещений и современный сценарий использования дома дают более полезную основу для проектирования.

Обследование существующей сети

Подготовка начинается с понимания того, что именно находится внутри здания. В старых домах документация на электропроводку нередко отсутствует, а реальное расположение кабелей может отличаться от ожидаемого.

Особое внимание уделяют вводной части, распределительному щиту, кабельным линиям, соединительным коробкам, розеткам, выключателям и системе защитного заземления.

Состояние проводников

Возраст кабеля сам по себе не дает полного представления о его пригодности. Важны материал жил, состояние изоляции, качество соединений и условия эксплуатации.

Проблемы могут возникать на участках, которые подвергались нагреву, воздействию влаги или многократным ремонтам. Нередко встречаются соединения разных металлов, скрытые скрутки, поврежденная изоляция и ответвления, выполненные без учета будущей нагрузки.

Во время обследования важно установить:

• из какого материала выполнены проводники;
• где проходят основные линии;
• какие участки имеют повреждения;
• где расположены соединения и ответвления;
• как распределены потребители;
• соответствует ли защитная аппаратура существующим линиям;
• присутствует ли рабочая система защитного заземления.

Если часть сети скрыта внутри конструкций, ее состояние нельзя оценивать только по внешнему виду розеток и выключателей.

Распределительный щит

Щит показывает, насколько последовательно организована существующая система. В старых зданиях встречается ситуация, когда значительная часть дома подключена через небольшое количество групп. При этом определить назначение отдельных автоматов бывает сложно.

Перед реконструкцией фиксируют, какие помещения и потребители связаны с каждой линией. Это помогает понять структуру сети и обнаружить участки с чрезмерной нагрузкой.

Сам щит также оценивают с точки зрения свободного места, состояния контактных соединений и возможности разместить необходимое оборудование после реконструкции. Иногда модернизация существующего корпуса оправданна, а иногда удобнее предусмотреть новый распределительный узел.

Определение будущих нагрузок

Схему реконструкции нельзя строить исключительно на основе того, что подключено в доме сейчас. Электросеть обычно создается на длительный период, поэтому необходимо учитывать предполагаемое развитие дома.

Например, хозяева могут планировать установку электрической духовки, бойлера, кондиционеров, системы обогрева отдельных помещений или оборудования в мастерской. Если эти потребители появятся через год после ремонта, переделывать недавно завершенную отделку будет неудобно.

Для подготовки схемы составляют перечень оборудования по помещениям. Здесь важна не только паспортная мощность каждого прибора, но и вероятность их одновременной работы.

Кухня как зона повышенной нагрузки

Современная кухня заметно отличается от кухни в доме, где электросеть проектировали несколько десятилетий назад. Здесь концентрируется большое количество техники, причем часть приборов имеет высокую мощность.

К одной общей линии нежелательно без предварительного расчета подключать все кухонные розетки и стационарное оборудование. При реконструкции заранее определяют расположение техники и подводят питание с учетом ее характеристик.

Важно предусмотреть не только крупные устройства. Чайник, кофеварка, тостер и другая переносная техника также создают значительную суммарную нагрузку при одновременном использовании.

Технические помещения и хозяйственные зоны

Котельная, гараж, мастерская, подвал и наружные постройки требуют отдельного внимания. Здесь могут работать насосы, компрессоры, станки, системы отопления и другое оборудование.

Условия эксплуатации тоже отличаются от жилых комнат. Возможны повышенная влажность, перепады температуры, пыль и механические воздействия. Эти особенности учитываются при выборе способов прокладки и электрического оборудования.

Новая схема должна соответствовать реальному использованию дома

Одна из распространенных ошибок реконструкции — попытка полностью повторить старое расположение электроточек.

Если розетка находилась в определенном месте сорок лет, это еще не означает, что она удобно расположена сегодня. Перед проектированием полезно составить план мебели и стационарной техники.

Такой план помогает определить:

• где действительно нужны розетки;
• какие точки будут закрыты шкафами;
• где потребуется питание телевизора и сетевого оборудования;
• куда будут установлены кондиционеры;
• где разместится рабочее место;
• какие приборы должны подключаться по отдельным линиям;
• где потребуется наружное электроснабжение.

Количество электроточек стоит оценивать с небольшим запасом. Постоянное использование удлинителей после капитальной реконструкции обычно означает, что схема была продумана недостаточно подробно.

Деление электросети на группы

В старой проводке несколько помещений могут питаться от одной линии. При реконструкции сеть обычно становится более структурированной.

Разделение на группы упрощает эксплуатацию и локализует отключения. Неисправность одной линии не должна без необходимости оставлять без питания весь дом.

Группировка может выполняться по помещениям, типам потребителей или назначению оборудования. Конкретная схема зависит от площади здания и состава электрической нагрузки.

Отдельное питание часто предусматривают для оборудования с заметной потребляемой мощностью. Это позволяет подбирать параметры кабельной линии и защитного аппарата под конкретного потребителя, а не под случайную комбинацию различных устройств.

Старые и новые кабели в одной системе

Частичная реконструкция кажется привлекательной, если часть проводки визуально выглядит исправной. Однако решение сохранить отдельные линии требует внимательной оценки.

Главная сложность заключается в границах между старой и новой частью сети. Именно в местах соединения могут появляться дополнительные контактные переходы и неоднородности.

Сохраненный участок должен быть понятным по трассе, состоянию и назначению. Если неизвестно, где кабель проходит внутри стены, какие соединения скрыты по пути и насколько хорошо сохранилась его изоляция, дальнейшая эксплуатация такого участка усложняет контроль сети.

Иногда локальная замена оправданна, но при капитальном ремонте здания нередко удобнее сформировать предсказуемую новую систему с понятной документацией.

Особенности деревянных и других старых конструкций

Материал здания влияет на способ выполнения электромонтажных работ. Особенно внимательно проектируют сети в деревянных домах, зданиях с пустотными перекрытиями и конструкциях, содержащих горючие материалы.

Нельзя выбирать способ прокладки только исходя из того, насколько легко спрятать кабель. Значение имеют свойства окружающих конструкций, возможность механического повреждения и дальнейшего обслуживания.

Сложности возникают и в старых кирпичных зданиях. В стенах могут находиться заброшенные каналы, металлические элементы, ранее проложенные коммуникации и участки кладки различной прочности. Перед штроблением следует понимать структуру стены и расположение других инженерных систем.

Заземление и защитные устройства

Реконструкция проводки затрагивает не только кабели. Система защиты имеет такое же значение, как распределение нагрузки.

В старом доме можно столкнуться с розетками без защитного контакта или схемой, которая формировалась постепенно во время нескольких ремонтов. Простая установка новых розеток не решает проблему, если защитный проводник фактически отсутствует.

Система защитного заземления рассматривается вместе со схемой электроснабжения здания. Ее устройство зависит от исходных условий и характеристик объекта.

Отдельно проектируется работа защитных аппаратов. Их задача заключается не только в отключении при очевидной аварии. Защита должна быть согласована с параметрами линий и подключенного оборудования.

Нужно ли сохранять старые трассы

Существующие каналы иногда можно использовать повторно, если их расположение подходит новой схеме и позволяет безопасно выполнить монтаж. Но сохранение старой трассы не должно становиться самоцелью.

Новая разводка может потребовать совершенно другого маршрута. Например, прежняя сеть создавалась под минимальное число розеток, а современная схема включает отдельные группы кухни, санузла, технических помещений и оборудования.

При выборе маршрутов учитывают конструкцию здания, другие коммуникации и будущие ремонтные работы. Желательно избегать бессистемных диагональных участков, расположение которых будет трудно определить спустя несколько лет.

После завершения монтажа полезно сохранить фактическую схему трасс. Фотографии открытых стен до штукатурки также помогают при последующей установке мебели, сверлении и ремонте.

Как совместить реконструкцию электрики с ремонтом дома

Электромонтаж связан с большинством отделочных этапов, поэтому его желательно включить в общий график ремонта.

До прокладки линий должно быть понятно расположение перегородок, дверей, встроенной мебели, кухни и стационарной техники. Иначе даже технически правильная розетка может оказаться за шкафом или в месте, где ее невозможно использовать.

Работы удобно согласовывать с другими инженерными системами:

• водоснабжением и канализацией;
• отоплением;
• вентиляцией;
• слаботочными сетями;
• системой видеонаблюдения;
• автоматикой ворот;
• наружным освещением.

Пересечения и соседство коммуникаций лучше определить на плане до начала монтажа. Исправлять конфликт уже проложенных трасс значительно сложнее.

Что необходимо решить до вскрытия стен

Демонтаж старой отделки создает ощущение, что все технические вопросы можно решить непосредственно во время работы. На практике отсутствие подготовленной схемы приводит к постоянным изменениям: добавляются розетки, переносятся выключатели, меняются маршруты кабелей.

До активной стадии реконструкции желательно иметь понятный набор исходных решений:

• план помещений с мебелью и техникой;
• перечень основных электрических потребителей;
• расположение розеток и выключателей;
• схему освещения;
• распределение сети по группам;
• предполагаемое расположение щита;
• маршруты основных линий;
• решение по электроснабжению хозяйственных построек и улицы.

Некоторые детали неизбежно уточняются после вскрытия конструкций. Однако базовая структура должна быть определена заранее.

Типичные ошибки при реконструкции

Одна из самых заметных ошибок — ориентация только на текущее количество электроприборов. После ремонта потребности дома продолжают меняться, а добавить новую скрытую линию без повреждения отделки уже трудно.

Еще одна проблема возникает при попытке сэкономить за счет сохранения неизвестных участков старой проводки. Если их состояние и трасса не подтверждены, они превращаются в слабое место обновленной системы.

Неудачными решениями также становятся хаотичное добавление розеток без группировки нагрузок, отсутствие документации на скрытые трассы и проектирование электрики отдельно от планировки мебели.

Опасно воспринимать защитный автомат как универсальное решение любой проблемы. Его параметры должны соответствовать защищаемой линии, а не выбираться только по принципу «чтобы не отключался при нагрузке».

Документация после завершения работ

Даже небольшому частному дому полезна понятная исполнительная схема. Через несколько лет невозможно надежно помнить, где именно проходит каждый скрытый кабель.

В документации можно отметить трассы, распределительные коробки, назначение групп и оборудование в щите. Фотографии прокладки кабелей до закрытия стен дополняют схему и позволяют визуально восстановить расположение линий.

Каждую группу в щите желательно обозначить так, чтобы ее назначение было понятно без дополнительных проверок. Формулировка «комната» менее информативна, чем точное указание зоны или оборудования, которое отключает конкретный аппарат.

Реконструкция начинается с проекта существующего и будущего состояния

Главная задача подготовительного этапа — увидеть дом не таким, каким была задумана его электросеть десятилетия назад, а таким, каким он будет использоваться после ремонта.

Для этого требуется сопоставить состояние старой проводки, конструкцию здания, новую планировку, мощность оборудования и структуру будущей сети. Только после этого имеет смысл определять окончательные маршруты и переходить к демонтажу.

Хорошо подготовленная реконструкция не сводится к замене старых проводов новыми. Она формирует понятную систему, в которой нагрузка распределена между линиями, защитные устройства согласованы с проводкой, электроточки расположены в нужных местах, а скрытые трассы остаются документированными. Такой подход особенно важен для старого дома, где прошлые ремонты, неизвестные соединения и изменившиеся потребности жильцов делают простое копирование прежней схемы недостаточным.
