Уплотнительные элементы в крепеже: какие задачи они решают

В крепёжных соединениях часто используют эластичные элементы, которые располагаются между жёсткой деталью и закрепляемой поверхностью. Они помогают снизить трение, распределить нагрузку, уменьшить передачу вибраций и защитить материал от повреждений при затяжке.

Конструкция таких элементов зависит от назначения крепежа и условий его работы. Это могут быть плоские прокладки, фигурные вставки, профильные полосы или уплотнители для сантехнических хомутов, устанавливаемые в зоне контакта с трубой. Несмотря на различия в форме, все они работают как промежуточный слой между поверхностями и влияют на то, как крепёж воспринимает нагрузку.

Зачем крепежу дополнительный уплотнительный элемент

Металлический крепеж хорошо воспринимает механическую нагрузку, но жесткий контакт подходит далеко не для каждой ситуации. При затяжке давление концентрируется в сравнительно небольшой зоне. Если закрепляемая деталь изготовлена из пластика, имеет декоративное покрытие или чувствительна к локальному сжатию, на поверхности могут появляться вмятины, потертости или другие повреждения.

Эластичная прокладка меняет характер контакта. Под нагрузкой она немного деформируется, заполняя микронеровности между поверхностями. Давление распределяется по большей площади, а жесткие края крепежной детали меньше воздействуют непосредственно на материал.

При этом слово «уплотнитель» не всегда означает, что элемент обязательно должен обеспечивать герметичность. В крепёжных системах у него могут быть совсем другие задачи, связанные с механикой соединения.

Наиболее распространены следующие функции:

• разделение металлических и неметаллических поверхностей
• защита покрытия от царапин и продавливания
• уменьшение передачи вибрации
• снижение вероятности проскальзывания
• компенсация небольших отклонений размеров
• распределение давления в месте крепления
• частичная защита от проникновения влаги и загрязнений

Конкретный набор функций зависит от формы уплотнителя, материала и конструкции самого узла.

Защита поверхности от механических повреждений

Одна из самых понятных задач эластичной вставки — создание промежуточного слоя между крепежом и закрепляемой деталью.

Жесткая металлическая скоба или хомут при затяжке может оставлять следы на окрашенной поверхности, полимерной трубе, тонком профиле или другой относительно мягкой детали. Особенно заметен этот эффект при вибрации. Даже небольшие перемещения постепенно превращают место контакта в зону постоянного трения.

Уплотнительный материал принимает часть нагрузки на себя. При правильном подборе толщины и жесткости он не позволяет металлической части напрямую тереться о поверхность.

Это важно не только с точки зрения внешнего вида. Повреждение защитного покрытия металлической детали может открыть доступ влаге к основному материалу, а глубокая царапина на пластиковой поверхности иногда становится местом концентрации напряжения.

Распределение давления

Прижимная сила в соединении должна быть достаточной для фиксации, но чрезмерное локальное давление тоже нежелательно. Эластичный слой немного увеличивает площадь контакта и сглаживает отдельные точки повышенной нагрузки.

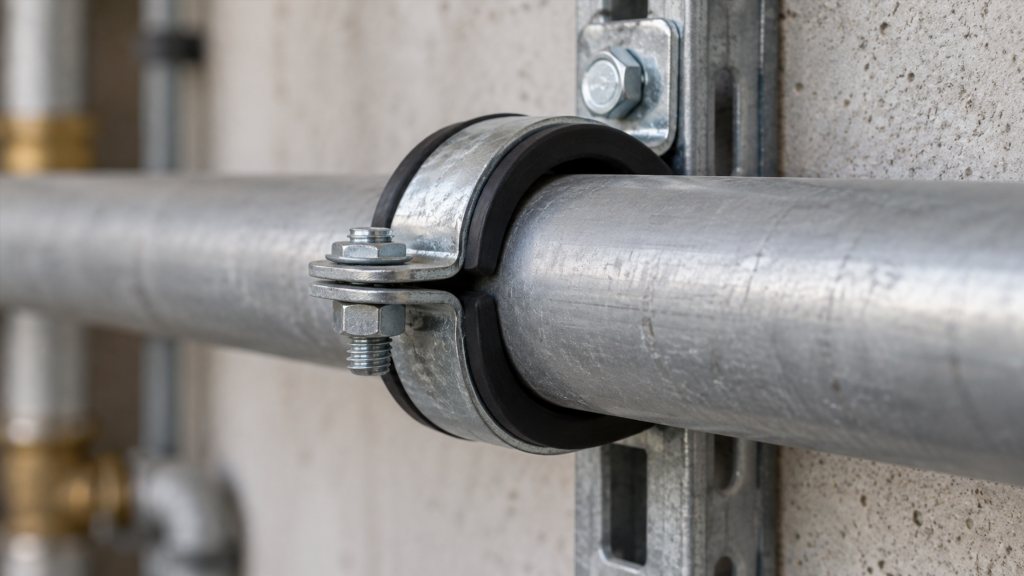

Особенно заметна эта функция в кольцевых креплениях, где металлическая обойма охватывает цилиндрическую деталь. Если между ними находится профильная вставка, давление распределяется более равномерно по окружности.

Толщина уплотнителя при этом не может быть произвольной. Слишком тонкий слой почти не меняет характер контакта, а чрезмерно толстый может сделать узел излишне податливым.

Снижение вибрации и передачи шума

Вибрация передается через жесткие соединения достаточно эффективно. Труба, корпус оборудования, воздуховод или другая закрепленная деталь может передавать колебания на металлический крепеж, а через него — на стену, раму или другую конструкцию.

Эластичная вставка частично разрывает эту жесткую связь. Материал деформируется под воздействием колебаний и рассеивает часть энергии. Полностью устранить вибрацию одной прокладкой обычно невозможно, но уменьшить ее передачу в некоторых соединениях можно заметно.

Такой принцип используется в разных конструкциях:

• креплениях трубопроводов
• опорах небольшого оборудования
• монтажных скобах
• держателях воздуховодов
• креплении отдельных элементов инженерных систем
• прижимных соединениях, подверженных регулярным колебаниям

На результат влияет не только наличие уплотнителя. Значение имеют его жесткость, толщина, площадь контакта и степень сжатия.

Почему чрезмерное сжатие снижает эффективность

Эластичный материал работает благодаря способности деформироваться. Если при монтаже его сжать почти до предела, запас деформации уменьшается. В таком состоянии прокладка начинает вести себя значительно жестче.

Излишняя затяжка крепежа может одновременно ухудшить виброизолирующие свойства и увеличить давление на закрепляемую деталь. Усилие затяжки должно соответствовать конструкции соединения, а не определяться принципом «чем сильнее, тем надежнее».

Предотвращение смещения деталей

Не всякий уплотнительный элемент нужен для амортизации. Некоторые материалы дополнительно увеличивают трение между поверхностями.

Гладкий металл по металлу или металл по твердому пластику при определенной нагрузке может смещаться. Эластичная вставка обычно лучше прилегает к поверхности и помогает ограничить такое перемещение.

Эта функция востребована в хомутах и прижимных креплениях. После затяжки профиль охватывает закрепляемую деталь и удерживает ее не только за счет механического давления металлической части, но и благодаря контакту эластичного материала с поверхностью.

Здесь особенно важен баланс. Уплотнитель должен удерживать деталь, но не создавать нежелательное сопротивление там, где конструкцией предусмотрено небольшое продольное перемещение.

Компенсация неровностей и допусков

Даже детали, изготовленные по заданным размерам, имеют допустимые отклонения. Кроме того, поверхности могут быть окрашены, иметь небольшие неровности или отличаться фактической толщиной покрытия.

Жесткое соединение плохо приспосабливается к таким различиям. В результате контакт иногда получается неравномерным: в одном месте детали соприкасаются плотно, а рядом остается небольшой зазор.

Эластичная прокладка способна частично компенсировать подобные отклонения. Она сильнее сжимается в выступающих зонах и меньше — в углублениях. Благодаря этому контакт становится более равномерным.

Однако возможности такого выравнивания ограничены. Уплотнитель не должен использоваться вместо правильно подобранного размера крепежа. Если хомут или скоба заметно больше закрепляемой детали, добавление толстой прокладки не превращает неподходящий крепеж в подходящий.

Частичная защита соединения от влаги и загрязнений

В некоторых конструкциях уплотнительные элементы одновременно выполняют механическую и барьерную функцию. Прижатый эластичный материал способен ограничивать попадание воды, пыли и мелких загрязнений в зону соединения.

Речь не всегда идет о полноценной герметизации. Для нее требуется специально рассчитанная форма уплотнения, определенная степень сжатия и материал, подходящий для рабочей среды.

В обычном крепеже прокладка чаще уменьшает открытый зазор между деталями. Этого бывает достаточно, чтобы снизить количество влаги и загрязнений в зоне постоянного контакта.

Какие материалы применяют для уплотнительных элементов

Материал выбирают не только по мягкости. Уплотнитель должен сохранять свойства при той температуре, влажности и нагрузке, которые возникают в конкретном соединении.

Резина и эластомерные материалы

Различные виды резины широко используются в прокладках, профилях и вставках благодаря способности многократно деформироваться и возвращаться к исходной форме.

Характеристики разных эластомеров заметно отличаются. Один материал лучше переносит воду и атмосферные воздействия, другой рассчитан на контакт с маслами, третий сохраняет гибкость в определенном диапазоне температур.

При выборе учитывают:

• рабочую температуру
• воздействие воды и пара
• контакт с маслами и техническими жидкостями
• постоянное или периодическое сжатие
• воздействие открытого воздуха и ультрафиолета
• требуемую жесткость

Сам факт того, что изделие изготовлено из резины, еще не определяет его свойства.

Полимерные профили

Для части крепёжных систем применяют уплотнительные элементы из различных полимерных материалов. Они могут отличаться большей жесткостью, устойчивостью к отдельным химическим веществам или технологичностью при изготовлении профилей сложной формы.

Такие детали используют не только как мягкую прокладку. Профиль может одновременно удерживаться в металлической обойме, образовывать направляющие участки и фиксировать свое положение без дополнительного клея.

Почему форма уплотнителя имеет значение

Плоская полоска и сложный профиль одинаковой толщины работают по-разному. Геометрия определяет, как материал деформируется и где возникает максимальное давление.

Простой плоский элемент подходит для соединений с относительно ровными поверхностями. Фигурный профиль может иметь выступы, канавки, удерживающие кромки и участки разной толщины.

Такая конструкция позволяет решать дополнительные задачи. Кромки удерживают вставку внутри крепежной детали, рельефные участки облегчают деформацию, а отдельные выступы увеличивают площадь контакта с закрепляемой поверхностью.

Форма должна соответствовать конкретному крепежу. Даже уплотнители похожего назначения не всегда взаимозаменяемы, если отличаются шириной, толщиной или конфигурацией посадочной части.

Что происходит с уплотнителем во время эксплуатации

Эластичные материалы постепенно меняют свойства. На них воздействуют постоянное сжатие, температура, влага, вибрация и окружающая среда.

Со временем возможны:

• снижение эластичности
• остаточная деформация после длительного сжатия
• растрескивание поверхности
• изменение твердости
• истирание в местах движения
• потеря первоначальной формы

Скорость этих процессов зависит от материала и условий работы. Прокладка внутри неподвижного крепления в сухом помещении и уплотнитель рядом с нагретым оборудованием находятся в совершенно разных условиях.

При обслуживании соединения состояние вставок имеет смысл проверять одновременно с самим крепежом. Поврежденный или сильно деформированный элемент не всегда выполняет те функции, для которых был установлен.

Когда уплотнительный элемент действительно необходим

Устанавливать дополнительную прокладку в каждый крепежный узел нет необходимости. Во многих металлических конструкциях жесткое соединение является штатным и не требует промежуточного эластичного слоя.

Уплотнитель особенно полезен, когда требуется защитить поверхность, уменьшить жесткость контакта, снизить передачу небольших вибраций или обеспечить более равномерное прилегание.

Решение зависит от конструкции узла. Важны материал обеих контактирующих деталей, нагрузка, наличие движения, температура и требования к фиксации.

Как подобрать подходящий уплотнитель

Выбор начинают не с толщины или внешнего вида, а с задачи, которую должна выполнять деталь. Для защиты окрашенной поверхности важна одна группа характеристик, для виброизоляции — другая, для работы при повышенной температуре — третья.

Оценивают также размеры посадочного места. Уплотнитель не должен выпадать из крепежа, складываться при затяжке или выступать так сильно, чтобы мешать нормальной фиксации.

При замене штатной вставки желательно учитывать ее исходную геометрию. Произвольная полоска резины той же ширины может отличаться по жесткости и поведению под нагрузкой.

Уплотнитель как часть крепежного узла

Уплотнительные элементы редко являются самостоятельной частью конструкции. Их свойства раскрываются именно в сочетании с крепежом и закрепляемой деталью. Слишком жесткая вставка почти не гасит колебания, слишком мягкая может чрезмерно деформироваться, а неправильно подобранная форма способна сместиться уже во время затяжки.

Качественная работа соединения зависит от того, насколько согласованы между собой металлическая часть крепежа, уплотнительный элемент, поверхность детали и усилие затяжки. Такая вставка может выглядеть второстепенной, но во многих креплениях именно она определяет, будет ли контакт жестким или эластичным, появятся ли следы на поверхности и насколько активно вибрации будут передаваться на окружающую конструкцию.

По этой причине состояние и характеристики уплотнителя стоит учитывать вместе с размерами и прочностью самого крепежа. При правильном подборе небольшой эластичный элемент выполняет сразу несколько практических задач и помогает соединению сохранять предусмотренные свойства в течение эксплуатации.
