Из чего состоят сэндвич панели ПИР и как работает их теплоизоляционный слой

Сэндвич-панель представляет собой многослойную конструкцию, в которой наружные облицовки соединены с теплоизоляционным сердечником. От характеристик каждого слоя зависит, насколько хорошо готовая конструкция сохраняет тепло, сопротивляется механическим нагрузкам и переносит условия эксплуатации. В качестве внутреннего теплоизоляционного материала могут использоваться разные материалы, одним из которых является жесткий пенополиизоцианурат.

Именно такой сердечник имеют сэндвич панели ПИР. Несмотря на сравнительно простую внешнюю конструкцию, работа панели основана сразу на нескольких элементах. Металлические листы обеспечивают жесткость и защищают утеплитель, ПИР-слой ограничивает теплопередачу, а замковые соединения помогают сформировать непрерывную оболочку стены или кровли. Если один из этих элементов подобран или смонтирован неправильно, характеристики всей конструкции могут отличаться от расчетных.

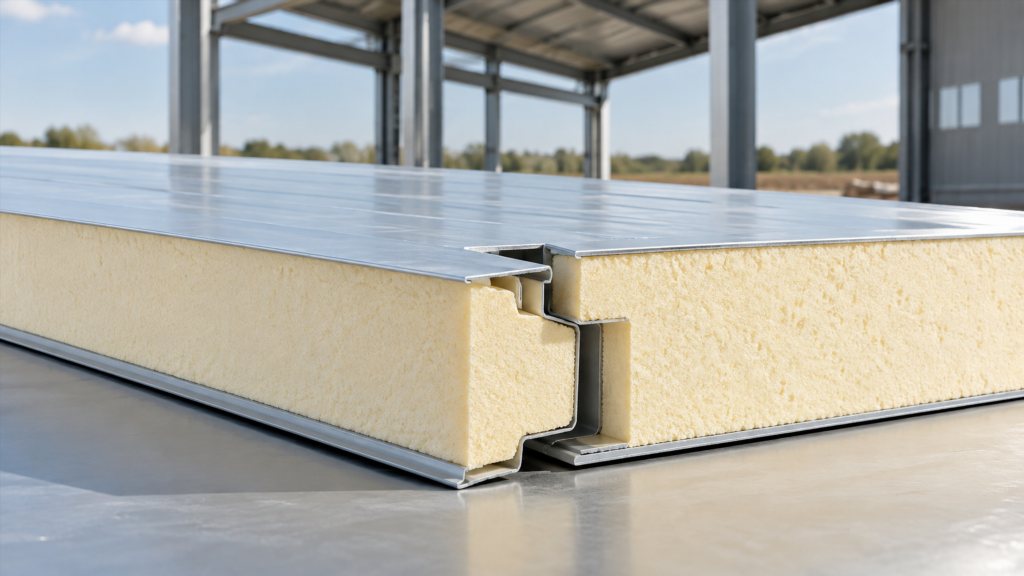

Как устроена сэндвич-панель с ПИР-сердечником

Название «сэндвич» хорошо описывает принцип устройства материала. Между двумя жесткими облицовочными листами находится относительно легкий слой теплоизоляции. Все части соединяются в единую конструкцию на производстве.

Типовая панель включает:

• наружную металлическую облицовку
• внутреннюю металлическую облицовку
• жесткий сердечник из ПИР
• защитно-декоративное покрытие металла
• профилированные кромки и элементы замкового соединения

Конкретное исполнение зависит от назначения панели. Стеновые изделия отличаются от кровельных формой профиля, геометрией стыков и требованиями к отводу воды. Толщина сердечника также может заметно различаться в зависимости от требуемого сопротивления теплопередаче.

При этом панель нельзя рассматривать как обычный лист утеплителя, закрытый металлом. Ее слои работают совместно. Металлические облицовки воспринимают часть нагрузок, сердечник удерживает их на заданном расстоянии друг от друга и одновременно выполняет теплоизоляционную функцию.

Что представляет собой ПИР

ПИР, или пенополиизоцианурат, относится к жестким полимерным теплоизоляционным материалам с ячеистой структурой. После формирования материала внутри него образуется большое количество закрытых ячеек небольшого размера.

Именно структура этих ячеек играет важную роль в теплоизоляции. Тепло быстрее распространяется через плотные твердые материалы, тогда как газовая среда внутри мелких замкнутых полостей передает его значительно медленнее. Чем меньше внутри утеплителя непрерывных путей для движения воздуха и передачи тепла, тем эффективнее материал ограничивает теплопотери.

Большая часть объема ПИР приходится не на сплошную полимерную массу, а на систему закрытых ячеек. Твердая часть формирует их стенки и поддерживает общую жесткость сердечника.

Такая структура позволяет сочетать сравнительно небольшую массу и низкую теплопроводность.

Как работает теплоизоляционный слой

Тепло внутри здания стремится перемещаться в сторону более холодной среды. Зимой это обычно движение из помещения наружу, летом направление может меняться, особенно в охлаждаемых помещениях.

Через ограждающие конструкции тепло передается несколькими способами. В сплошном материале основную роль играет теплопроводность. В воздушных полостях дополнительно могут возникать конвективные потоки. Чем лучше утеплитель ограничивает оба процесса, тем меньше энергии проходит через стену или кровлю.

В ПИР-сердечнике передача тепла замедляется за счет его закрытоячеистой структуры. Газ находится внутри множества небольших изолированных полостей и не может свободно перемещаться по всему объему материала. Стенки ячеек также ограничивают движение тепловой энергии.

Работает при этом не отдельная ячейка, а весь слой. Чем больше его толщина, тем более длинный путь приходится преодолеть тепловому потоку.

Почему толщина сердечника имеет значение

Утеплитель не способен полностью остановить передачу тепла. Его задача заключается в том, чтобы существенно ее замедлить.

При одинаковом материале более толстый теплоизоляционный слой обычно имеет большее сопротивление теплопередаче. По этой причине панели для разных объектов выпускают с различной толщиной сердечника.

Требуемое значение зависит от нескольких условий:

• климатической зоны
• расчетной температуры внутри здания
• назначения помещения
• продолжительности отопительного периода
• конструкции стен и кровли
• требований проекта к энергетической эффективности

Для неотапливаемого склада и постоянно отапливаемого производственного помещения требования будут различаться. Еще более жесткие условия могут возникать в холодильных камерах, где значительная разница температур поддерживается постоянно.

Выбирать толщину только по принципу «чем больше, тем лучше» также не всегда рационально. Увеличение толщины влияет на стоимость панелей, геометрию узлов, длину крепежа и другие параметры конструкции. Обычно необходимую величину определяют теплотехническим расчетом.

Зачем нужны металлические облицовки

Основную теплоизоляционную функцию выполняет ПИР, но без защитных слоев сердечник не может использоваться как полноценная наружная конструкция здания.

С обеих сторон его закрывают металлическими листами. Чаще всего применяется тонколистовая сталь с защитными покрытиями.

Наружная оболочка защищает сердечник от механического воздействия, осадков и других внешних факторов. Внутренний лист формирует поверхность со стороны помещения и также участвует в общей работе панели.

Жесткие облицовки придают всей конструкции пространственную устойчивость. Когда они надежно соединены с сердечником, получается элемент, который при небольшой массе способен воспринимать нагрузки в пределах, предусмотренных для конкретного типа панели.

Характеристики изделия зависят не только от толщины металла. Важны форма профиля, качество сцепления с утеплителем и расположение опор каркаса.

Почему сердечник должен быть прочно соединен с облицовкой

Если представить слои панели независимыми друг от друга, ее механические свойства заметно ухудшатся. Чтобы наружные листы и сердечник работали как единое изделие, между ними требуется надежное сцепление.

В процессе производства ПИР формируется между облицовками и соединяется с ними по площади поверхности. Получается трехслойная конструкция, в которой каждый элемент выполняет свою функцию.

При изгибающей нагрузке наружные листы воспринимают растяжение и сжатие, а сердечник помогает сохранять расстояние между ними и передает усилия от одного слоя к другому.

По этой причине качество производства влияет не только на теплоизоляцию. Нарушение соединения слоев может привести к локальному расслоению, изменению геометрии и снижению несущей способности панели.

Как устроена закрытая ячеистая структура

Теплоизоляционный материал внутри панели при увеличении выглядит не как однородный массив. Он состоит из большого количества микроскопических полостей, разделенных тонкими стенками.

Закрытая структура означает, что большинство ячеек не образуют между собой свободно сообщающиеся каналы. Воздух или газ внутри них остается практически неподвижным.

Это дает два важных свойства. Материал плохо проводит тепло и не допускает интенсивной внутренней конвекции.

Открытые крупные полости в утеплителе работали бы иначе. Внутри них воздух мог бы свободнее перемещаться, перенося тепло от теплой поверхности к холодной. Небольшие закрытые ячейки значительно ограничивают такое движение.

Одновременно жесткая полимерная структура не дает ячейкам легко разрушаться под собственным весом материала.

Что происходит на стыке двух панелей

Даже хороший утеплитель не обеспечит необходимую теплозащиту, если между соседними элементами остаются большие зазоры. Для здания имеет значение не только сама панель, но и непрерывность всей теплоизоляционной оболочки.

Поэтому кромки изделий имеют специальную форму. При монтаже соседние панели соединяются замковым узлом.

Его задачи включают:

• точное позиционирование элементов
• уменьшение продувания стыка
• ограничение проникновения влаги
• сокращение локальных теплопотерь
• формирование ровной поверхности стены или кровли

Конструкция замка зависит от производителя и назначения материала. Для кровельных панелей особенно важна защита соединения от воды, поскольку стык подвергается непосредственному воздействию осадков.

Почему стык может стать мостиком холода

Мостиком холода называют участок ограждающей конструкции, через который тепло проходит интенсивнее, чем через соседние зоны.

В сэндвич-панельной стене таким участком потенциально может стать неправильно собранный стык. Если между сердечниками соседних элементов образуется значительный зазор, непрерывность теплоизоляции нарушается.

Похожие проблемы возможны возле крепежа, примыканий к фундаменту, углов, оконных и дверных проемов. Сам по себе высокий уровень теплоизоляции сердечника не компенсирует ошибки в этих узлах.

По этой причине проектирование оболочки здания включает не только определение толщины панелей, но и разработку примыканий.

Почему металл не отменяет теплоизоляционные свойства панели

Сталь обладает значительно большей теплопроводностью, чем утеплитель. Может возникнуть вопрос, почему металлические облицовки не превращают всю панель в проводник холода.

Причина заключается в геометрии конструкции. Металлические листы расположены вдоль поверхности стены, а между наружной и внутренней облицовкой находится толстый слой ПИР. Они не образуют сплошную стальную перемычку через всю толщину панели.

Основной путь движения теплового потока проходит поперек конструкции, через теплоизоляционный сердечник. Металл в основном распределен параллельно поверхности ограждения.

Локальные металлические элементы, проходящие через толщину конструкции, действительно могут увеличивать теплопередачу. К ним относятся некоторые виды крепежа и детали узлов. Их влияние учитывается при проектировании.

Влияет ли влага на работу ПИР-сердечника

Для любого теплоизоляционного слоя нежелательно длительное воздействие воды. Даже материалы с закрытыми ячейками должны быть защищены от постоянного увлажнения через поврежденные стыки или наружную оболочку.

Сама структура ПИР ограничивает свободное проникновение воды внутрь большого объема материала. Однако это не означает, что готовую панель можно эксплуатировать с открытым сердечником или негерметичными соединениями.

Особого внимания требуют поврежденные торцы, места резки и примыкания. Они должны быть выполнены в соответствии с конструкцией конкретного узла.

Защиту обеспечивают сразу несколько компонентов: наружная облицовка, форма замков, уплотнительные материалы, фасонные элементы и корректный монтаж.

Чем стеновые панели отличаются от кровельных

Принцип многослойной конструкции у них одинаков, но эксплуатационные условия различаются.

Стеновая панель воспринимает ветровые нагрузки и формирует вертикальную оболочку здания. Для нее важны надежность соединений, состояние облицовки и правильное крепление к каркасу.

Кровельная конструкция дополнительно должна выдерживать снеговые нагрузки и обеспечивать отвод осадков. Верхний металлический лист обычно имеет более выраженный профиль. Соединения проектируют так, чтобы уменьшить вероятность проникновения воды.

ПИР-сердечник в обоих случаях работает как теплоизоляционный слой, однако толщина и геометрия изделия выбираются с учетом конкретного места установки.

От чего зависит реальная теплоизоляция готовой стены

Показатель теплопроводности сердечника характеризует материал, но эксплуатационные свойства готового здания определяются большим числом факторов.

На результат влияют:

• толщина ПИР-слоя
• качество замковых соединений
• количество и конструкция креплений
• примыкания к цоколю и кровле
• угловые узлы
• оконные и дверные проемы
• герметичность монтажных швов
• качество установки фасонных элементов

Даже небольшие дефекты могут иметь заметное значение, если повторяются по всей площади здания. Например, отдельный зазор кажется несущественным, но десятки таких участков образуют протяженную зону повышенных теплопотерь.

Теплоизоляционную оболочку лучше воспринимать как единую систему. Важна не только центральная часть каждой панели, но и то, как соседние элементы соединяются между собой и с другими конструкциями.

Что происходит с панелью при перепадах температуры

Наружная и внутренняя поверхности стены могут находиться при существенно разных температурах. Зимой внешняя облицовка охлаждается, а внутренняя остается относительно теплой. Летом наружный металл способен сильно нагреваться под солнечным излучением.

Материалы при изменении температуры расширяются и сжимаются. Металлические листы и полимерный сердечник имеют разные свойства, но конструкция панели рассчитана на совместную работу этих слоев в предусмотренном диапазоне эксплуатации.

Значение имеют длина панелей, схема их крепления и устройство примыканий. Если элементы установлены с нарушениями, температурные деформации могут приводить к дополнительным напряжениям.

По этой причине монтаж нельзя сводить только к прикручиванию панелей к каркасу. Необходимо соблюдать расположение крепежа, величину опирания и требования к узлам соединения.

Почему качество монтажа так важно

Заводская панель может иметь заданные характеристики, однако после установки она становится частью более сложной конструкции. Ошибки на строительной площадке способны ухудшить свойства готовой оболочки.

К распространенным проблемам относятся неплотно соединенные замки, повреждение защитного покрытия, неправильное количество крепежа, плохо герметизированные примыкания и открытые торцы сердечника.

При монтаже важно не только установить панели ровно. Необходимо сохранить целостность материала и обеспечить предусмотренную проектом геометрию соединений.

Особенно внимательно работают с участками вокруг проемов и углов. Здесь появляется больше резов, фасонных деталей и соединений, чем на прямой поверхности стены.

ПИР-сердечник как часть единой конструкции

Теплоизоляционный слой является центральной частью сэндвич-панели, но его характеристики раскрываются только совместно с другими элементами. ПИР ограничивает передачу тепла, металлические облицовки защищают сердечник и придают изделию жесткость, а замки связывают отдельные панели в непрерывную оболочку здания.

Эффективность такой конструкции определяется не одним показателем утеплителя. Имеют значение толщина сердечника, качество производства, правильный выбор панелей по назначению и устройство монтажных узлов.

Закрытоячеистая структура ПИР позволяет получить сравнительно тонкий теплоизоляционный слой с низкой теплопроводностью. Для готового здания важна сохранность этой структуры и непрерывность утепления по всей площади стен или кровли. Если панели правильно подобраны и соединены, тепло проходит через ограждающую конструкцию значительно медленнее, чем через материал без теплоизоляционного сердечника.
